01 / 设备联网

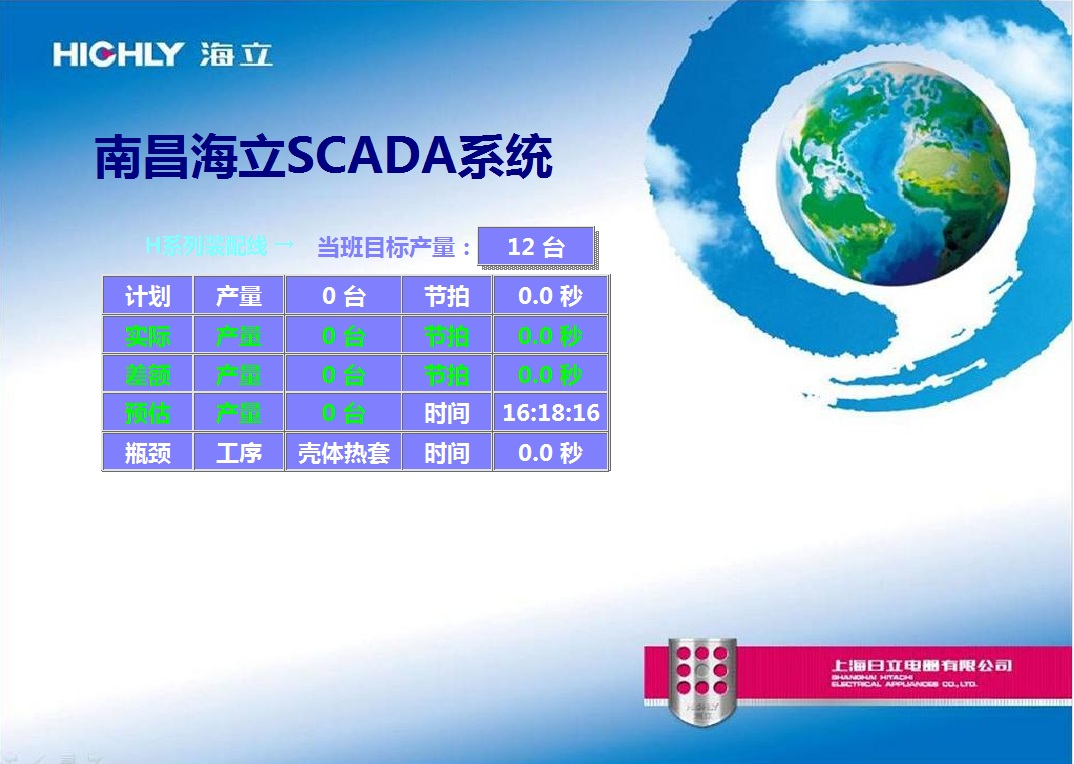

上海日立生产设备网络与检测
连接生产设备，支持现场监控与远程访问。
- CC-LINK 网络与 SCADA 软件，支持 WEB 远程访问。
- 设备故障短信及邮件通知。
- 包装前检测结合 FANUC 机器人通信与康耐视视觉，MES 模块对接企业 ORACLE 数据库。
ENGINEERING IN PRACTICE
成功案例
从设备连接、生产追溯到现场控制，查看西菱的项目实践。
PROJECT EXPERIENCE
自动化项目中的具体实践
涵盖设备联网、生产管理、过程控制、新能源及运动控制应用。
02 / 生产管理

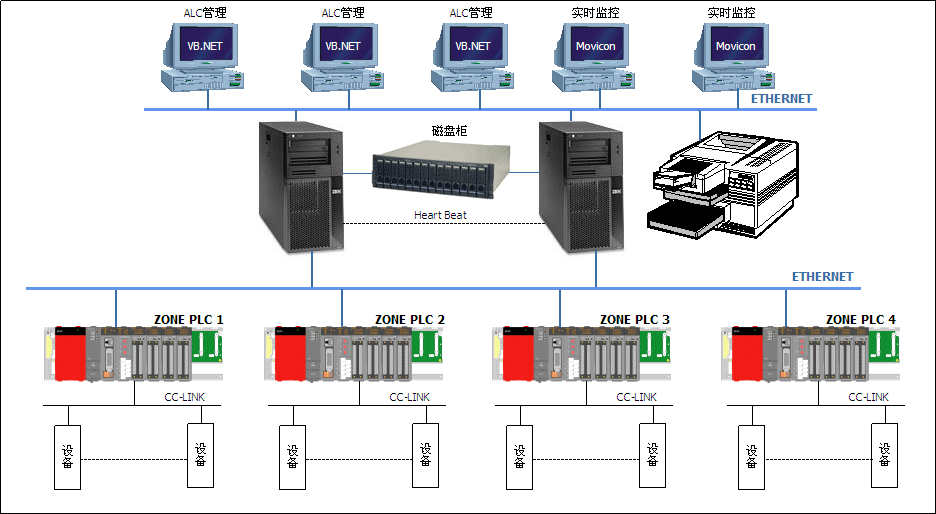

发动机生产管理与装配追溯
客户：沈阳三菱发动机、江淮汽车。
- 对接 ERP 获取生产计划，集成 MELSECNET/H、CC-LINK、FL-NET 网络。
- RFID 随发动机托盘记录序列号、工艺数据与部件条码，通过 MES 模块写入数据库。
- 服务器硬件冗余覆盖总装及缸体、缸盖区域；机加工数据通过二维码追溯。
03 / 设备联网

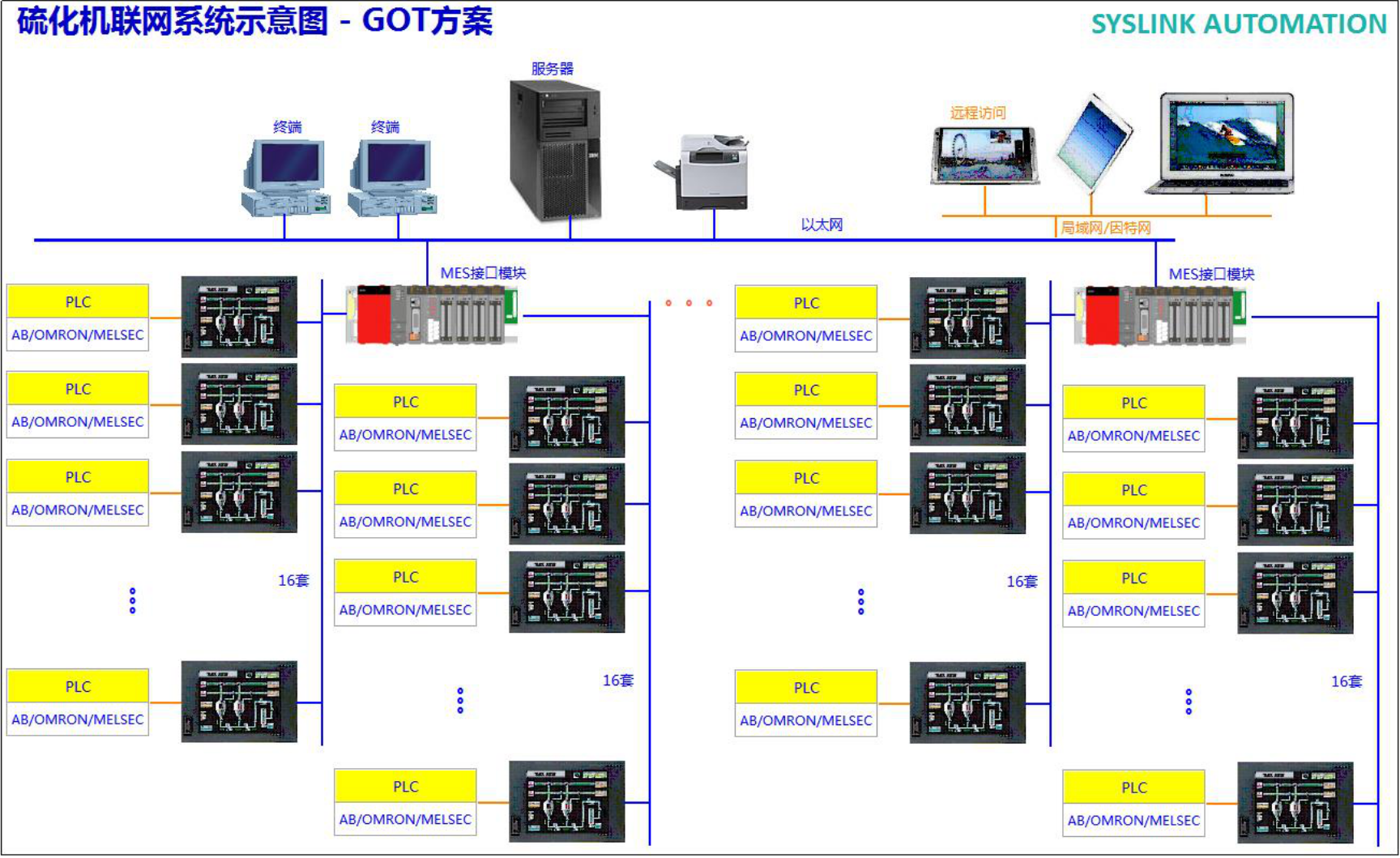

轮胎硫化机联网
跨设备、跨品牌的工业数据连接。
- RPLC MES 模块实现 PLC 与 MES 数据库直接通信。
- 支持多品牌 PLC，以及 MODBUS、PROFIBUS-DP、PROFINET、ETHERNET/IP 等网络。
- 佳通安徽工厂项目覆盖 400 多套硫化机。
04 / 过程控制

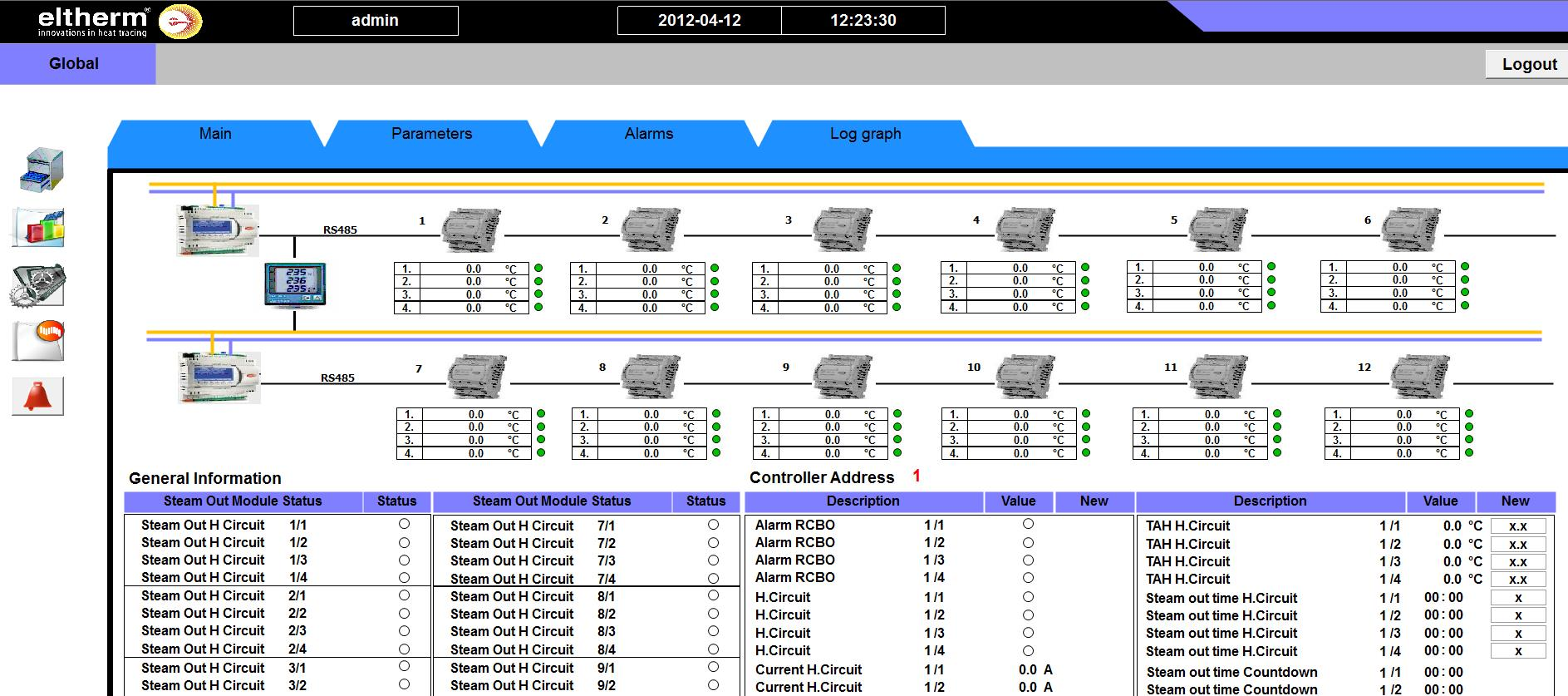

ELTHERM 项目
德国 ELTHERM 新加坡分公司在中国长春、常熟的项目。
- 系统连接 96 套 PLC，超过 40,000 点。
- 采用 MODBUS TCP 通信，并配置通信冗余。
05 / 过程控制

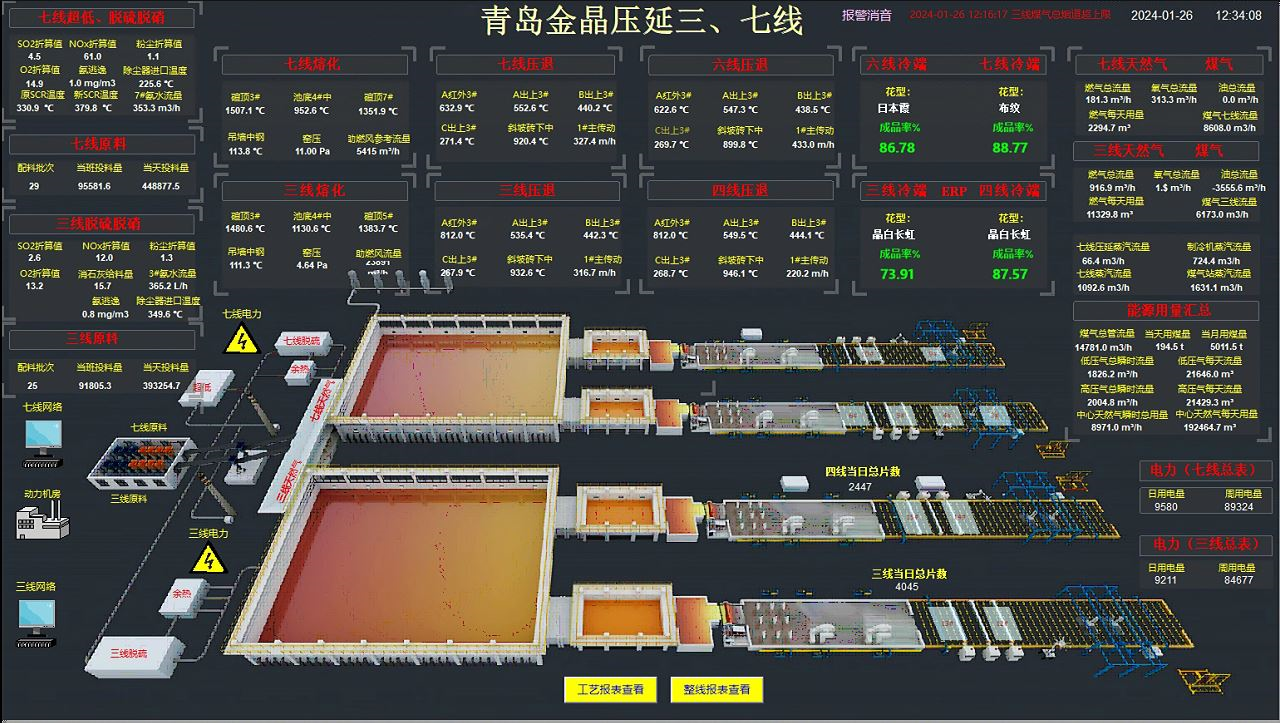

青岛金晶玻璃炉窑控制
冗余控制与多系统数据采集。
- RPLC 冗余系统，超过百路温度、压力等 PID 控制。
- 采集西门子 PLC、ABB DCS 及电力仪表数据。
- 提供 WEB 客户端。
06 / 生产管理

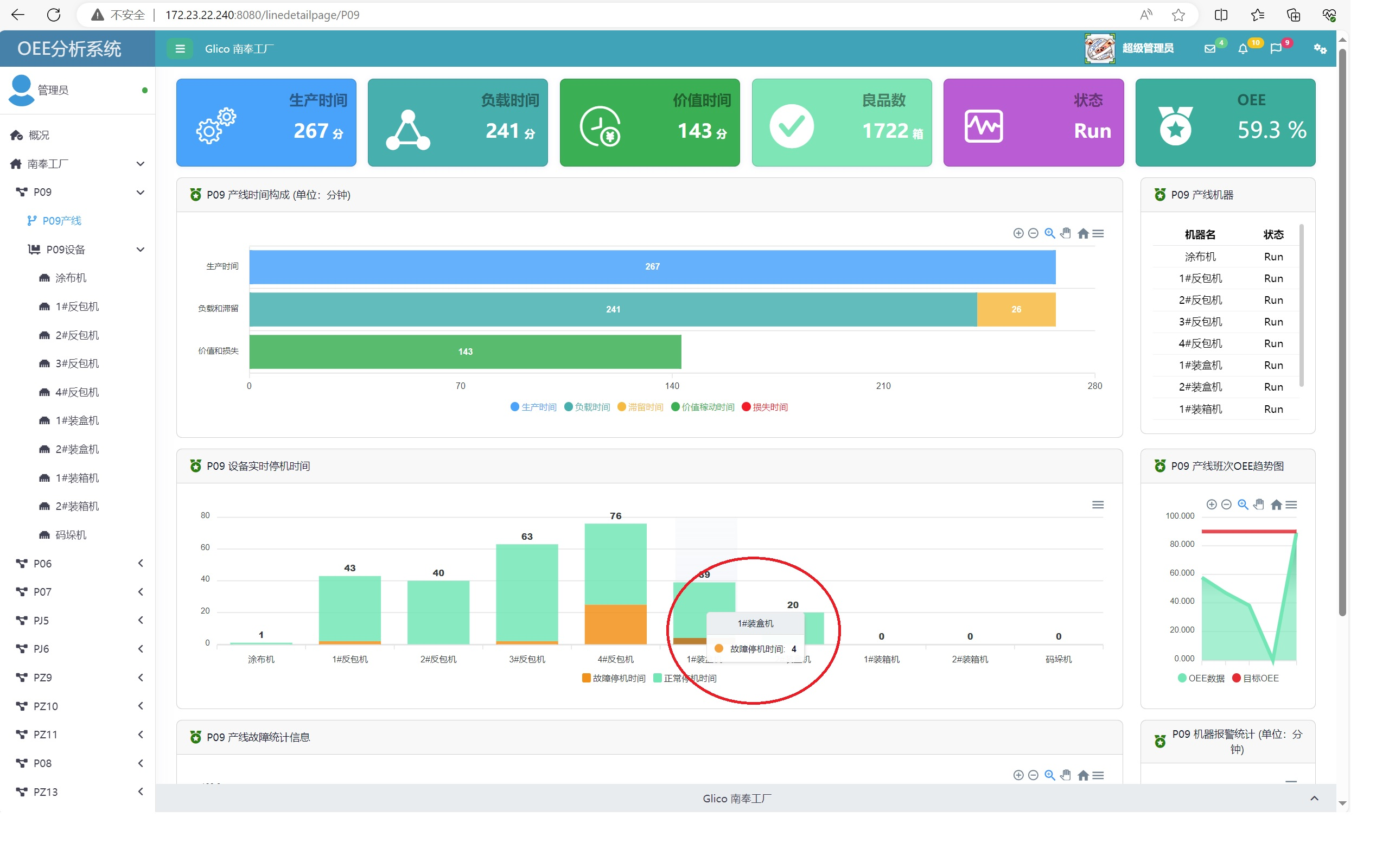

格力高设备 OEE 系统
将产线运行数据用于生产效率分析。
- 采集十余条产线的数据，计算 OEE。
- 统计停机时间并分析，统计合格品。
07 / 生产管理

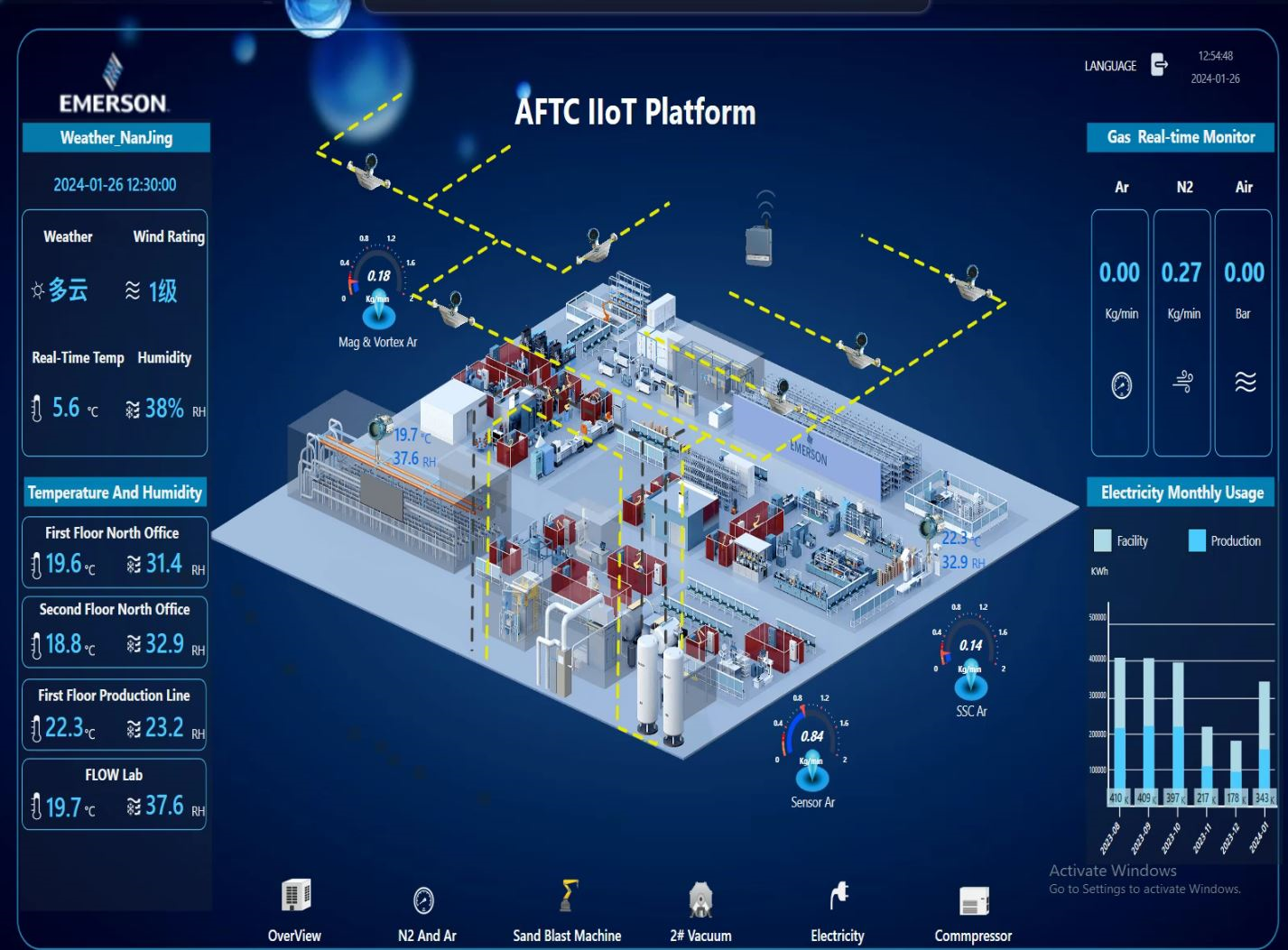

南京艾默生生产监控系统
公司 PPT 展示的生产监控项目。
- 通过生产监控界面呈现现场设备与生产状态。
08 / 设施与能源

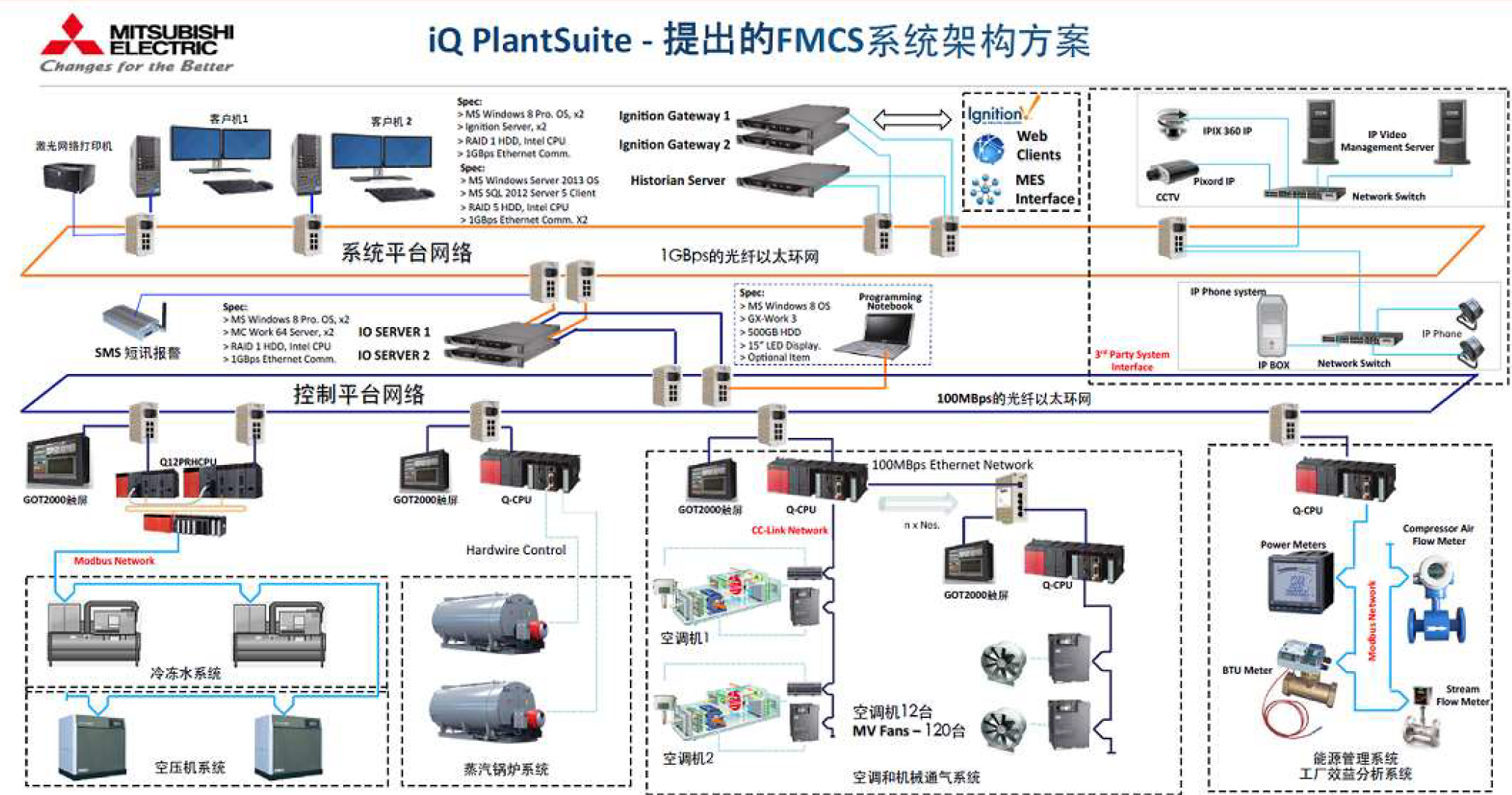

合肥彩虹 FMCS 系统
工厂设施监控与能源管理。
- 覆盖空调系统、压缩空气系统。
- 连接锅炉系统，开展能源管理。
09 / 设备联网

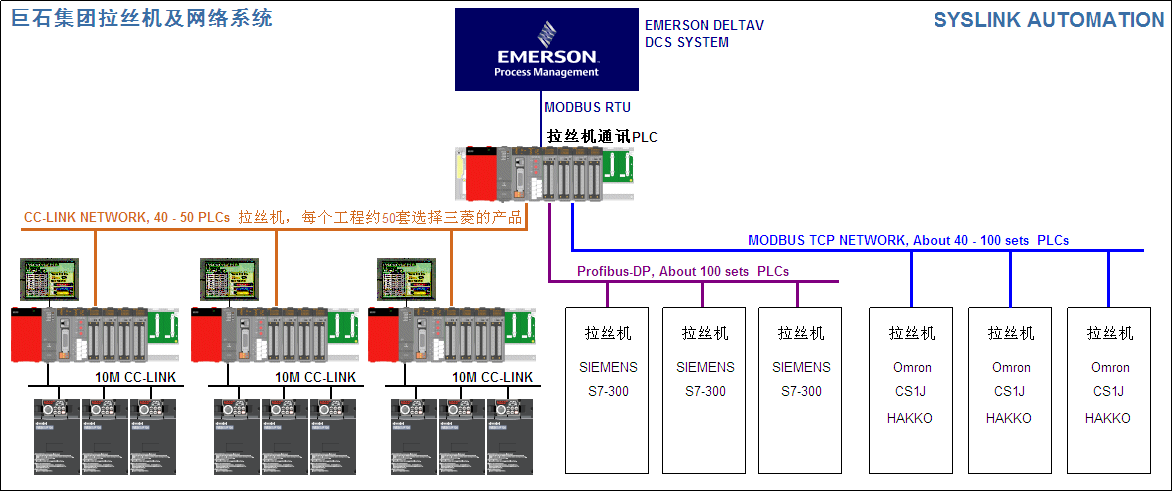

巨石集团拉丝机网络
多套设备联网与数据采集项目。
- 每套系统涉及近 200 台设备。
- 连接三菱 FX、Q、西门子 S7-300、OMRON 等 PLC。
- 网络包括 CC-LINK、PROFIBUS-DP、MODBUS RTU 与 MODBUS TCP。
10 / 运动与视觉

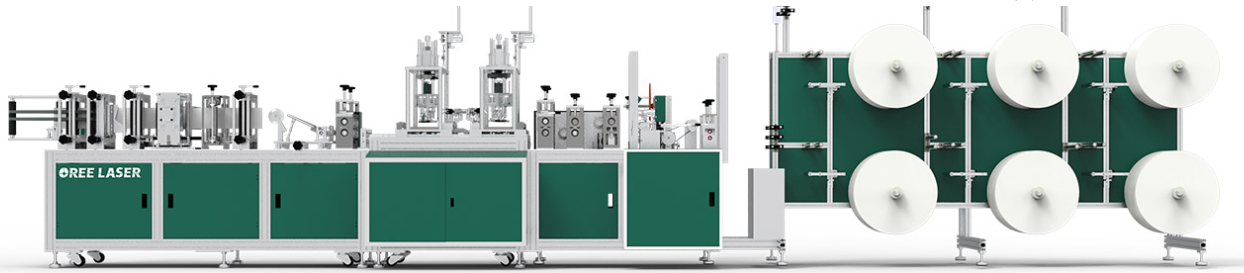

折叠式口罩机
一体化全自动折叠口罩生产线。
- 超声波技术熔接 3～6 层材料，完成熔接、对折、封边与滚切。
- 放卷采用张力控制器和磁粉制动器，传动采用全伺服位置同步。
11 / 新能源
合肥国轩 MEB-B 模组产线
以 OPC UA 与 RFID 连接产线数据。

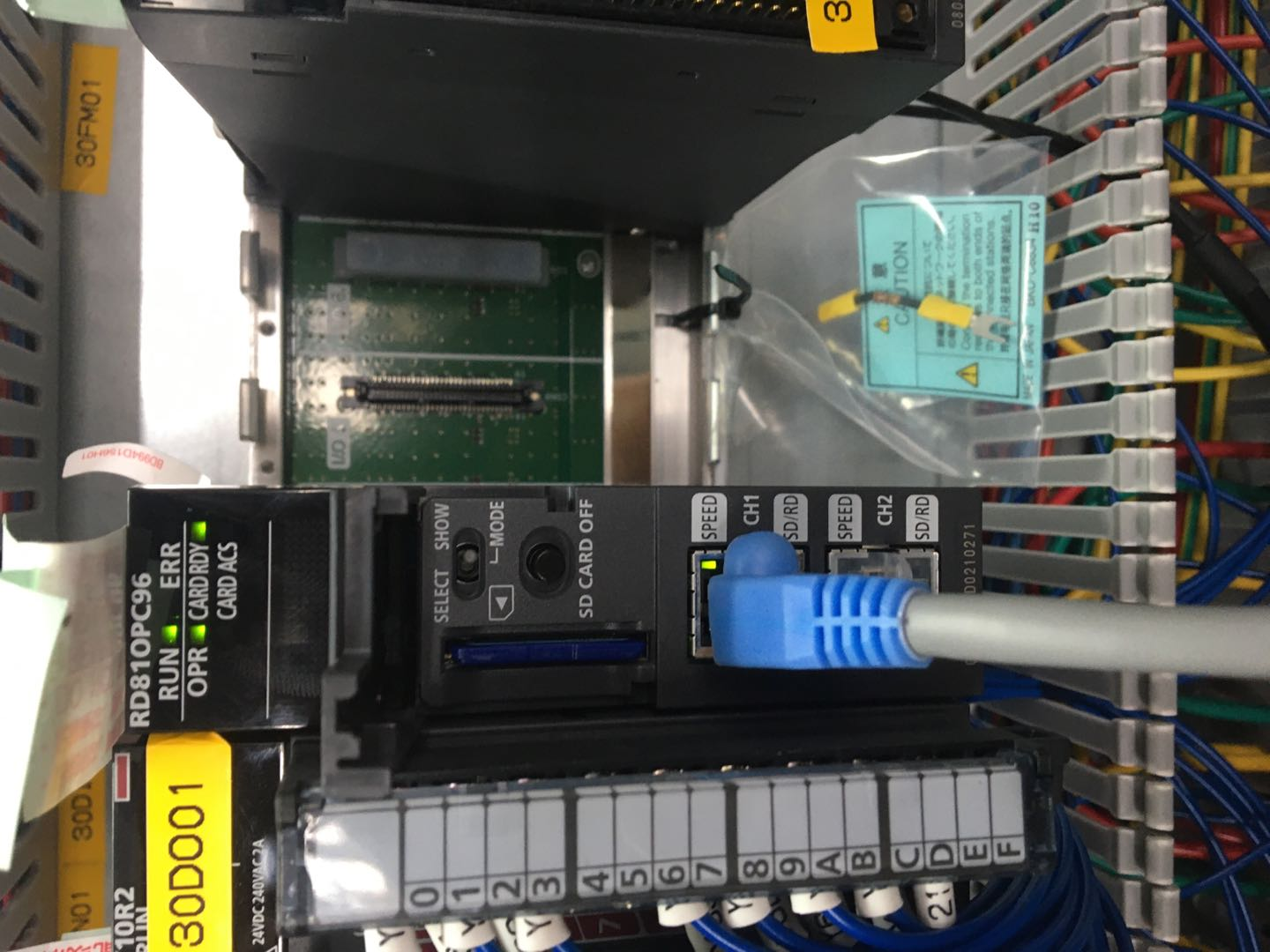

- 采用 RD81OPC96 OPC UA 服务器模块。
- iQ-R 系统通过 CC-LINK 与巴鲁夫 RFID 通信。
- 支持数据访问、用户认证与自诊断等功能。
12 / 生产管理

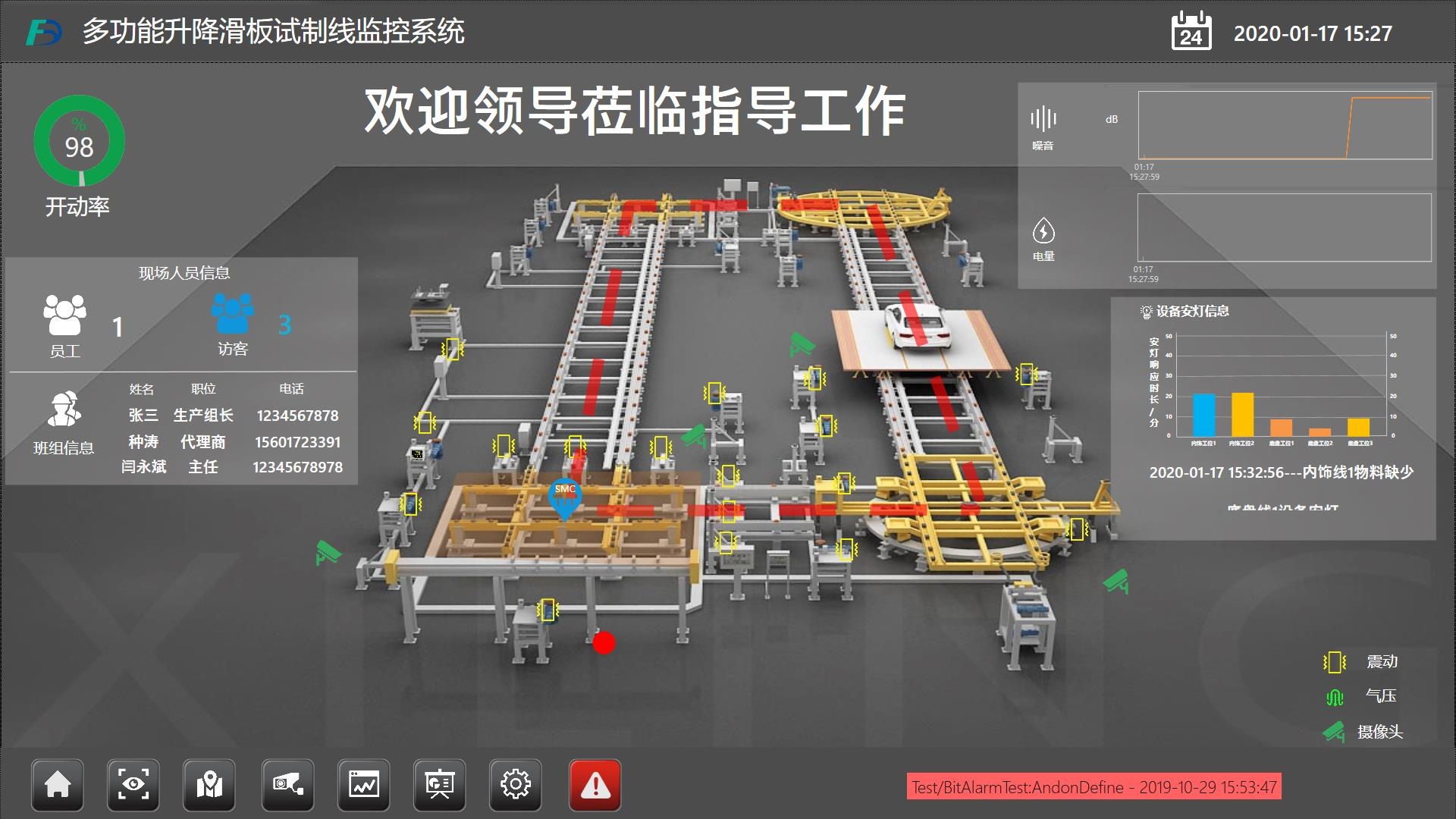

东风多功能滑板试制线监控
3D 产线模型与实时数据联动。
- 关键设备振动状态分析。
- 结合 UWB 室内人员定位与视频，实现生产过程可视化。
- 通过 OPC UA 统一多系统通信接口。
13 / 新能源

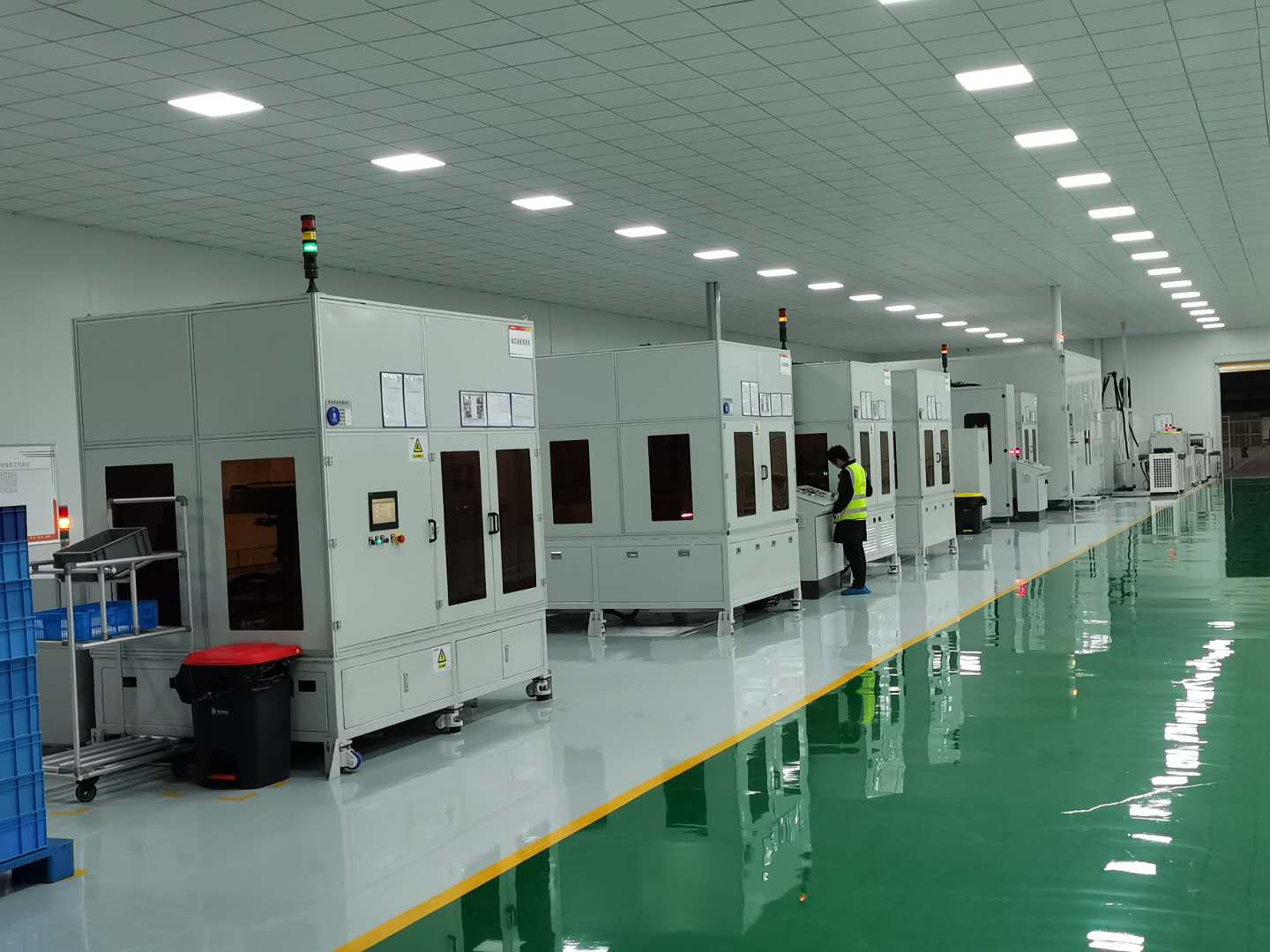

国轩 VDA 电池 PACK 线
集成多种工业网络的电池产线。
- CC-LINK IE FIELD 用于 PLC 间通信。
- SSCNET III/H 光纤伺服网络。
- 通过 PROFINET 连接巴鲁夫 RFID，通过 ETHERNET 连接视觉。
14 / 运动与视觉

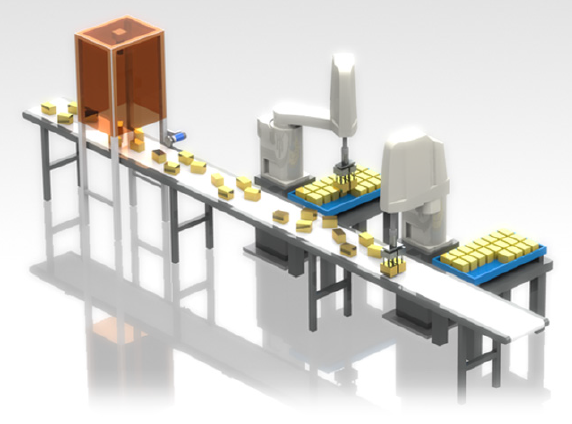

机器人包装领域追踪应用
机器人与视觉结合的包装应用。
- 视觉识别来料并动态跟踪。
- 涂胶轨迹匹配，实现机器人与视觉协同。
15 / 运动与视觉

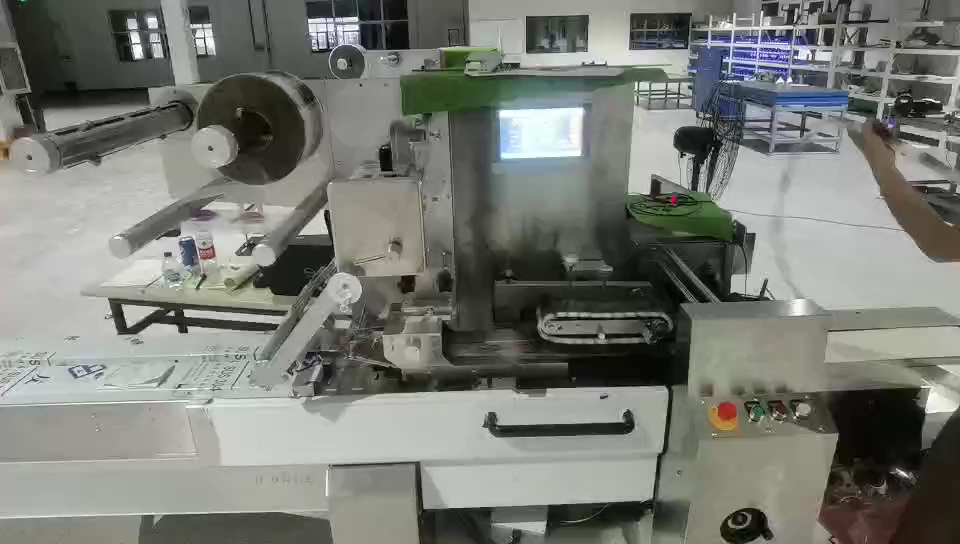

枕式包装机
横封切刀、纵封、拉膜与送料协同控制。
- 单刀、双刀曲线一键切换，切刀曲线自动生成。
- 色标追踪误差小于 ±1 mm。
- 低速无料防空包，撞刀自动反转继续生产。
16 / 设施与能源

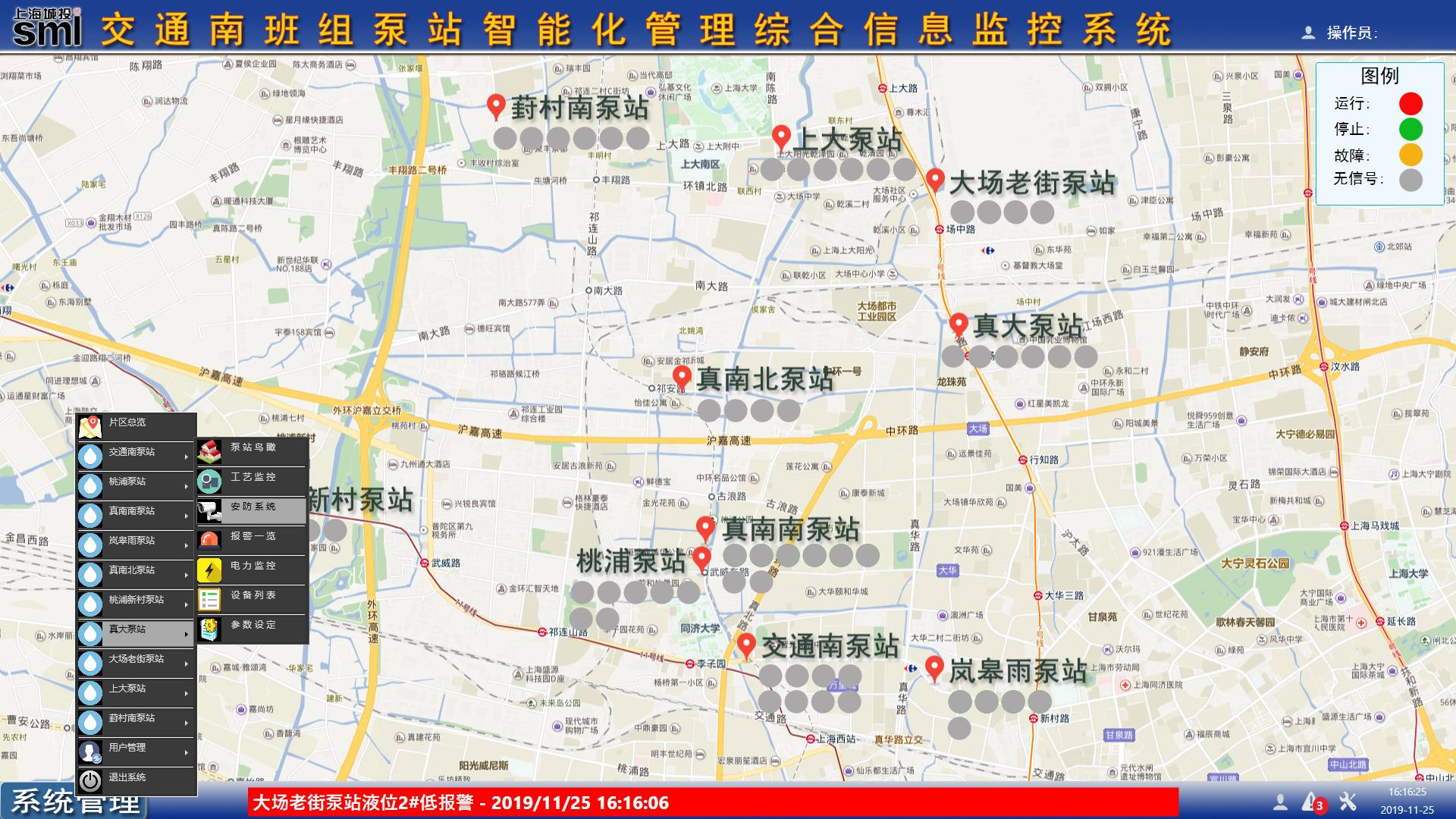

智能泵站远程监控
面向无人值守泵站的远程监控。
- 实时地图和远程视频查看。
- 多级联动控制，集成安防系统。
MORE PROJECTS
更多项目经验
过程控制
- 青岛金晶玻璃压延三线、五线、七线退火窑控制系统
- 大同二电厂五号、六号机组空冷控制系统
- 南昌今润医药生物发酵控制系统
- 周口益海粮油浸出与精炼车间控制系统
- 上海新亚制药锅炉控制系统
- 云南富源炼铁厂高炉控制系统
- 洛阳龙新、大连华尔润、上海耀皮、浙江嘉福玻璃生产线控制系统
- 巨石集团隧道烘箱、定型烘箱控制系统
生产线控制
- 上海通用汽车车身车间侧围输送线改造
- 上海通用东岳涂装机运系统变频改造
- 上海通用东岳涂装车间 PLC 网络与 PMC 系统改造
- 深圳石化 PVC 压延生产线
- 深圳石化大连公司 PVC 压延生产线
- 新疆天业 PVC 管材生产线
- 扬州琼花集团 PVC 压延生产线
设备网络与数据采集
- 上海日立压缩机生产线设备联网
- 上海日立实验中心设备联网
- 上海日立家用电器冰箱生产线网络
- 南昌海立设备联网
- 巨石集团拉丝机网络
- 佳通集团安徽工厂硫化机联网
MES 与大型设备
- 沈阳航天三菱发动机装配线 ALC 系统（4A9、4G6）
- 沈阳航天三菱发动机机加线网络及管理系统
- 江淮汽车发动机装配线 ALC 系统
- 苏州国翔电脑生产线 MES 系统
- 萨驰机械、天津赛象轮胎成型机
- 安庆恒昌、智联精工卫生巾及纸尿裤设备
